Трещины в фундаменте: причины, виды и что делать

Виды трещин в фундаменте — классификация и опасность

По направлению

• Вертикальные трещины — наиболее распространённый вид; возникают при неравномерной осадке фундамента или при усадочных явлениях бетона. При ширине раскрытия до 0,3 мм и стабильности не несут конструктивной угрозы; при ширине более 1 мм и активном развитии — требуют диагностики причины
• Горизонтальные трещины — наиболее опасный вид; возникают при боковом давлении грунта на стенку фундамента — пучение, давление на заглублённую часть ленты. Горизонтальная трещина свидетельствует о работе стены на изгиб — сценарий, при котором возможна потеря несущей способности. Требуют немедленного обследования специалистом вне зависимости от ширины раскрытия
• Диагональные (косые) трещины — возникают при неравномерной осадке: один угол или участок просел сильнее другого. Наклон трещины указывает направление большей осадки: нижний конец трещины — сторона просевшего участка. При ширине более 0,5 мм и наклоне более 30° от вертикали — признак активной неравномерной осадки
• Сетчатые (паутинообразные) трещины — мелкая сетка трещин шириной до 0,1 мм на поверхности бетона или штукатурки; как правило, результат усадки бетона при твердении или карбонизации поверхности. Конструктивной угрозы не несут, но снижают эффективность гидроизоляции

По ширине раскрытия

По активности

• Стабильная трещина — ширина и длина не изменяются в течение сезона наблюдения; маяки не разрушаются. Требует ремонта для восстановления гидроизоляции, но не свидетельствует об активном процессе — причина деформации исчерпала себя
• Активная трещина — ширина или длина изменяются; маяки разрушаются. Причина не устранена и продолжает действовать. Ремонт трещины без устранения причины бессмысленен: новая трещина появится рядом, как правило — быстрее первой
• Сезонно-изменяющаяся трещина — ширина изменяется в зависимости от сезона: расширяется зимой, сужается летом, но возвращается к исходному состоянию. Типична для трещин в зоне цоколя на пучинистых грунтах: сезонное пучение периодически раздвигает и смыкает трещину

Причины трещин в фундаменте

Неравномерная осадка

Наиболее распространённая причина трещин в частных домах. Возникает, когда разные участки фундамента оседают с разной скоростью или на разную величину: грунт под одним углом здания более слабый или рыхлый, чем под другим; рядом выполнены земляные работы, изменившие несущую способность грунта под подошвой; неравномерная нагрузка от здания — тяжёлая пристройка или надстройка с одной стороны. Картина трещин при неравномерной осадке характерна: диагональные трещины, расходящиеся от нижнего угла оконных и дверных проёмов; трещины в углах здания; трещины, ориентированные от просевшего участка кверху с расширением у основания.

Морозное пучение грунта

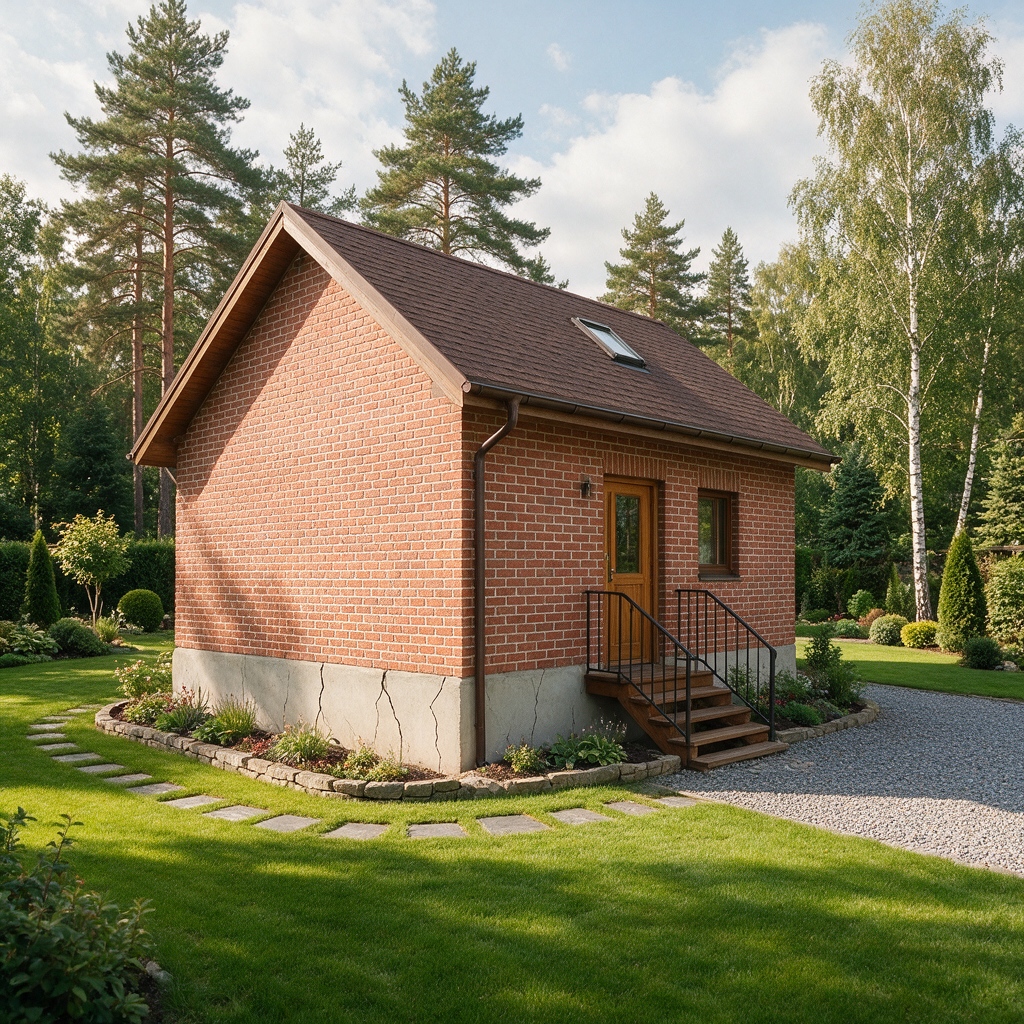

Пучинистые грунты — суглинки, глины, мелкие пески — при промерзании увеличиваются в объёме; силы пучения действуют как снизу на подошву фундамента, так и с боков на заглублённые стенки. При мелкозаглублённом фундаменте без утепления или при отсутствии дренажа силы пучения вызывают периодические деформации, которые год за годом раскрывают трещины шире. Картина трещин: горизонтальные трещины на заглублённой части ленты; вертикальные трещины в углах; сезонно-изменяющиеся трещины в цоколе, которые расширяются зимой и частично смыкаются летом.

Подробно о физике пучения и защитных мерах — в материале утепление фундамента.

Высокий уровень грунтовых вод и замачивание грунта

При высоком УГВ или при замачивании грунта под подошвой — от утечки водопровода, поверхностных вод при отсутствии отмостки, таяния снега у стен — несущая способность грунта снижается; фундамент проседает туда, где грунт замочен сильнее всего. Результат — неравномерная осадка с диагональными трещинами с одной стороны здания и прогрессирующим раскрытием. Косвенные признаки: влажность в подвале, высолы на цоколе, следы намокания на нижней части стен.

Система дренажа как профилактическая мера — в материале дренаж фундамента.

Ошибки при строительстве

Четыре наиболее распространённые строительные ошибки, ведущие к трещинам. Недостаточная глубина заложения фундамента — выше глубины промерзания грунта на пучинистых грунтах: фундамент систематически деформируется при каждом промерзании, трещины расширяются с каждым сезоном. Неправильный класс бетона — ниже В15: недостаточная прочность на сжатие и растяжение приводит к усадочным и конструктивным трещинам уже в первые годы эксплуатации. Недостаточное армирование или его отсутствие: бетон хорошо работает на сжатие, но плохо — на растяжение; арматура воспринимает растягивающие усилия и предотвращает раскрытие трещин — без неё бетон трескается при любой изгибающей нагрузке. Нарушение технологии твердения: преждевременное снятие опалубки, отсутствие ухода за бетоном при жаркой погоде, заливка при отрицательных температурах без обогрева — всё это создаёт усадочные и температурные трещины ещё до начала эксплуатации.

Детальный разбор — в материале ошибки при строительстве фундамента.

Перегрузка фундамента

Надстройка дополнительного этажа, пристройка тяжёлой конструкции или установка тяжёлого оборудования без расчёта нагрузок на существующий фундамент. Фундамент запроектирован под конкретную нагрузку; превышение расчётной нагрузки вызывает дополнительную осадку, которая концентрируется в зоне максимального нагружения. Картина трещин: вертикальные трещины в зоне максимальной нагрузки; трещины, появившиеся непосредственно после надстройки или пристройки и развивающиеся в первые месяцы после её завершения.

Особенности ленточного фундамента и его расчётных нагрузок — в материале ленточный фундамент.

Карбонизация и химическое разрушение бетона

Карбонизация бетона — поглощение CO₂ из атмосферы с образованием карбоната кальция — снижает pH бетона, что приводит к коррозии арматуры. Ржавеющая арматура увеличивается в объёме и разрушает защитный слой бетона изнутри — образуются продольные трещины вдоль арматурных стержней с характерными ржавыми потёками. Воздействие агрессивных грунтовых вод с повышенным содержанием сульфатов или хлоридов приводит к химическому разрушению цементного камня и расширению существующих трещин. Характерный признак этого типа разрушения: трещины идут строго параллельно арматурным стержням, а не под углом или хаотично.

Система защиты бетона от химического воздействия — наружная гидроизоляция, описанная в материале гидроизоляция фундамента.

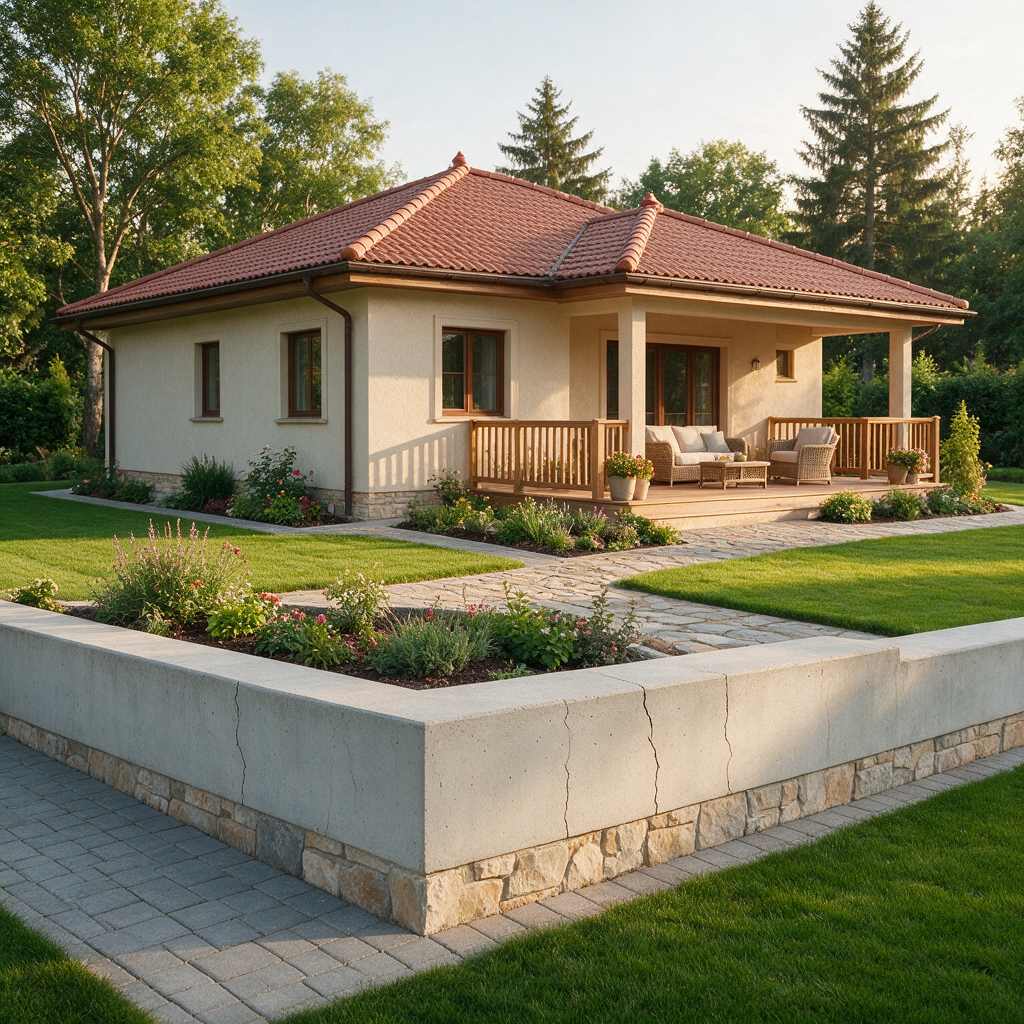

Как оценить опасность трещины — пошаговая инструкция

1. Очистить трещину. Удалить пыль, отшелушившийся бетон, мох и растения из трещины; промыть водой и дать просохнуть. Оценивать трещину через загрязнение — значит неправильно определять её ширину и характер: налёт и мох визуально сужают трещину, пыль маскирует признаки активности краёв.
2. Измерить ширину раскрытия. Использовать щуп-толщиномер или шаблон с прорезями стандартной ширины — 0,1 / 0,2 / 0,3 / 0,5 / 1,0 / 2,0 мм; при отсутствии инструмента сравнить с толщиной бумажного листа (0,1 мм) или спичечного коробка (~2 мм). Зафиксировать значение письменно или фотографией с линейкой.
3. Определить направление и форму. Установить: вертикальная, горизонтальная, диагональная или сетчатая; сквозная — видна с обеих сторон стены — или поверхностная; с расширением кверху или книзу. Направление расширения трещины указывает на характер деформации: расширение книзу — осадка снизу; кверху — давление снизу (пучение).
4. Оценить края трещины. Острые, свежие края без налёта — трещина свежая или активная. Сглаженные края, покрытые карбонатным белым налётом, — старая, стабильная трещина, существующая несколько лет. Смещение краёв относительно друг друга — одна сторона выше или дальше другой — признак сдвига, требующий срочной оценки специалиста вне зависимости от ширины раскрытия.
5. Установить маяки. Гипсовый маяк: нанести полосу гипсового раствора поперёк трещины шириной 5–7 см, длиной 15–20 см, толщиной 5–7 мм; написать на маяке дату установки. Маяки устанавливаются в нескольких местах по длине трещины — у верхнего конца, у нижнего и в середине. При отсутствии гипса — наклеить полоску бумаги поперёк трещины, зафиксировав её края.
6. Вести наблюдение. Осматривать маяки каждые 2–4 недели; фиксировать состояние фотографиями с датой — это документация, которая может понадобиться инженеру. Период наблюдения — не менее 3–6 месяцев; желательно захватить зимний и весенний периоды — пучение и паводок дают максимальную нагрузку. Если маяки не разрушились и ширина трещины не изменилась — трещина стабильна.
7. Определить причину. По характеру трещины, её расположению, направлению, истории появления — соотнести с перечнем причин из предыдущего раздела. Без установленной причины любой ремонт трещины — временная мера: новая трещина появится рядом, часто быстрее исходной.

Когда необходим инженер-конструктор

При следующих признаках самостоятельных действий недостаточно — необходима профессиональная диагностика:

1. Горизонтальные трещины на заглублённой части фундамента — любой ширины раскрытия
2. Трещины шириной более 3 мм вне зависимости от направления
3. Активные трещины с раскрытием более 1 мм в месяц по показаниям маяков
4. Смещение краёв трещины относительно друг друга — вертикальный или горизонтальный сдвиг более 2–3 мм
5. Множественные трещины, появившиеся одновременно в разных частях здания
6. Трещины с ржавыми потёками вдоль арматурных стержней — признак коррозии арматуры и разрушения защитного слоя
7. Трещины, появившиеся после надстройки, пристройки или земляных работ поблизости от дома
8. Видимый крен здания или деформация дверных и оконных проёмов — двери и окна перестали нормально закрываться

Принципиально важно: инженер-конструктор нужен прежде всего для диагностики причины, а не только для назначения метода ремонта. Ремонт трещины без установленной и устранённой причины — это временная мера, которая через один-два сезона потребует повторения.

Особенности конструкции плитного фундамента при диагностике трещин — в материале плитный фундамент; свайного фундамента — в материале свайный фундамент.

Ремонт трещин в фундаменте своими руками

Когда ремонт возможен самостоятельно

Самостоятельный ремонт трещины допустим при одновременном выполнении четырёх условий. Первое — трещина стабильная: маяки не разрушились в течение 3–6 месяцев наблюдения. Второе — ширина раскрытия до 1,0 мм. Третье — направление вертикальное или сетчатое; горизонтальные трещины к самостоятельному ремонту не допускаются ни при каких условиях. Четвёртое — причина трещины установлена и устранена или заведомо не требует конструктивного вмешательства. При нарушении хотя бы одного условия необходима консультация специалиста до начала ремонтных работ.

Расшивка и заделка цементно-песчаным раствором

Применяется для стабильных трещин шириной 0,3–1,0 мм в надземной части фундамента и цоколе — наиболее доступный метод ремонта без специального оборудования.

1. Расшить трещину. Болгаркой с алмазным диском или зубилом расширить трещину на глубину 20–30 мм и ширину 10–15 мм. Придать сечению форму «ласточкин хвост» — шире вглубь, чем снаружи: такая форма обеспечивает механическую фиксацию ремонтного состава в теле трещины и предотвращает его выпадение при вибрациях.
2. Очистить расшитую трещину. Удалить пыль и крошку — продуть компрессором или промыть водой под давлением; дать полностью просохнуть. Заполнять влажную трещину нельзя: вода под составом нарушит адгезию.
3. Прогрунтовать поверхность. Грунтовку глубокого проникновения для наружных работ нанести кистью вглубь расшитой щели — на все поверхности. Грунтовка снижает водопоглощение основания и улучшает сцепление ремонтного состава с бетоном или кладкой.
4. Приготовить ремонтный состав. Цементно-песчаный раствор марки не ниже М200 с добавкой ПВА или акрилового латекса — для улучшения адгезии и пластичности; или готовый ремонтный состав для наружных работ. Консистенция — пластичная, не текучая: состав должен держаться в вертикальной трещине без вытекания.
5. Заполнить трещину. Нанести состав порциями, уплотняя штыкованием шпателем; заполнить заподлицо с поверхностью и выровнять. Поверхность слегка шероховатить — для лучшего сцепления при нанесении гидроизоляции или штукатурки поверх ремонта.
6. Обеспечить уход за составом. Укрыть отремонтированный участок плёнкой или смачивать водой в течение 3–7 дней — для нормального твердения без пересыхания. После набора прочности нанести гидроизоляцию или фасадную окраску поверх отремонтированного участка. Подробности по системе гидрозащиты — в материале гидроизоляция фундамента.

Инъектирование полиуретановой или эпоксидной смолой

Применяется для стабильных трещин шириной 0,1–1,0 мм в теле монолитного бетонного фундамента — заполнение всего объёма трещины изнутри под давлением восстанавливает как монолитность конструкции, так и водонепроницаемость. Метод требует специального оборудования — инъекционного насоса или многоразового шприца — и правильного выбора состава.

1. Просверлить инъекционные отверстия. Сверлом диаметром 8–12 мм просверлить отверстия вдоль трещины с шагом 150–200 мм под углом 45° к поверхности — отверстия должны пересекать плоскость трещины в её теле, не просто касаться поверхности.
2. Установить пакеры и закрыть поверхность трещины. В отверстия установить инъекционные пакеры — металлические или пластиковые штуцеры — и уплотнить. Поверхность трещины между пакерами заделать быстросхватывающимся цементным составом для предотвращения вытекания смолы наружу при инъектировании под давлением.
3. Выбрать и приготовить инъекционный состав. Двухкомпонентная полиуретановая смола — для влажных и сырых трещин и для восстановления гидроизоляции: расширяется при контакте с водой и заполняет даже мелкие поры. Эпоксидная смола — для восстановления прочности сухой трещины: после полимеризации создаёт жёсткое соединение прочнее исходного бетона. Смешать компоненты строго по инструкции производителя — нарушение пропорций нарушает схватывание.
4. Выполнить инъектирование. Инъектировать состав через пакеры шприцем или инъекционным насосом, начиная с нижнего пакера. Переходить к следующему пакеру после появления состава из соседнего — это признак заполнения участка трещины. Давление инъектирования — умеренное, согласно инструкции к составу.
5. Завершить работу. После набора прочности смолы — 24–72 часа в зависимости от состава и температуры — удалить пакеры; заделать отверстия от пакеров цементно-песчаным составом; нанести гидроизоляцию поверх обработанного участка.

Устройство металлических скоб

Применяется для стабильных вертикальных трещин шириной более 1,0 мм в кладке цоколя из кирпича или блоков — П-образные скобы из арматуры стягивают края трещины и предотвращают дальнейшее раскрытие. Поперёк трещины с шагом 300–400 мм вырубаются бороздки глубиной 30–40 мм; в бороздки укладываются П-образные скобы из арматуры диаметром 10–12 мм; бороздки заполняются ремонтным составом с защитным слоем над скобой не менее 20 мм. Метод применяется только для стабильных трещин: для активных скобы не применяются — они не устраняют причину деформации и трещина раскроется рядом со скобой.

Облицовка цоколя после ремонта трещин — в материале цоколь дома.

Профилактика трещин в фундаменте

1. Дренаж и отвод поверхностных вод. Пристенный дренаж при высоком УГВ; отмостка с уклоном от здания; ливневая канализация — устраняют замачивание грунта под подошвой как причину неравномерной осадки. Детали — в материалах дренаж фундамента и отмостка вокруг дома.
2. Утепление фундамента и отмостки. ЭППС по периметру снижает глубину промерзания грунта у подошвы и существенно уменьшает силы пучения на пучинистых грунтах — основную причину горизонтальных и сезонных трещин. Детали — в материале утепление фундамента.
3. Гидроизоляция фундамента. Наружная гидроизоляция предотвращает насыщение бетона водой и его разрушение при замерзании, а также защищает арматуру от коррозии, которая изнутри разрушает защитный слой. Детали — в материале гидроизоляция фундамента.
4. Контроль нагрузок. Перед надстройкой дополнительного этажа, пристройкой тяжёлой конструкции или установкой тяжёлого оборудования — расчёт нагрузок на существующий фундамент; при необходимости — его предварительное усиление. Стоимость расчёта несопоставима со стоимостью устранения последствий перегрузки.
5. Ежегодный осмотр. Осматривать цоколь и видимую часть фундамента дважды в год: весной после паводка и осенью перед промерзанием. Фиксировать появление новых трещин фотографиями с датой — ранняя диагностика позволяет устранить проблему малыми силами до её перерастания в конструктивную угрозу.
6. Соблюдение технологии при строительстве. Правильный класс бетона не ниже В20 для фундамента, достаточное армирование, уход за бетоном при твердении, глубина заложения ниже нормативной глубины промерзания грунта в регионе. Большинство трещин в частных домах — следствие нарушений именно на этом этапе. Детали — в материале ошибки при строительстве фундамента.

Частые вопросы

Какие трещины в фундаменте опасны, а какие нет?

Безопасны: волосяные сетчатые трещины до 0,1 мм — усадка бетона или штукатурки; стабильные вертикальные трещины шириной до 0,3 мм без динамики — старая осадка, исчерпавшая себя. Требуют внимания: вертикальные трещины шириной 0,3–1,0 мм — наблюдение и ремонт после стабилизации; диагональные трещины с расширением — диагностика причины. Опасны: горизонтальные трещины любой ширины на заглублённой части фундамента; трещины шириной более 3 мм; активные трещины с нарастающим раскрытием; трещины со смещением краёв. Всё, что попадает в категорию «опасно» — повод вызвать инженера-конструктора.

Почему появляются горизонтальные трещины в фундаменте?

Горизонтальные трещины возникают, когда стенка фундамента работает на изгиб под действием боковых сил. Две главные причины: морозное пучение — замёрзший грунт давит на заглублённую часть ленты сбоку, изгибая стенку поперёк; и боковое давление грунта на подпорные стенки подвала или цокольного этажа при недостаточной толщине или армировании стены. Горизонтальная трещина — единственный вид трещин, при котором самостоятельный ремонт недопустим: конструктивная угроза требует инженерной диагностики и расчёта усиления.

Как понять, растёт трещина или нет?

Единственный надёжный способ — установить маяки и вести наблюдение. Гипсовый маяк наносится поперёк трещины полосой 5–7 см × 15–20 см, толщиной 5–7 мм; на маяке указывается дата. Осмотр каждые 2–4 недели с фотофиксацией. Если маяк цел и трещина не вышла за его края — трещина стабильна. Если маяк разрушен или трещина вышла за края маяка — трещина активна. Косвенные признаки активности без маяков: острые свежие края без карбонатного налёта; появление трещины после дождя или в период таяния снега.

Можно ли самому отремонтировать трещину в фундаменте?

Да — при выполнении четырёх условий одновременно: трещина стабильная (маяки целы 3–6 месяцев), ширина до 1,0 мм, направление вертикальное или сетчатое, причина установлена и не требует конструктивного вмешательства. В этих условиях применяется расшивка с заделкой цементно-полимерным составом или инъектирование смолой. Горизонтальные трещины, трещины шириной более 1 мм с активной динамикой, трещины со смещением краёв — к самостоятельному ремонту не допускаются.

Что делать, если трещина в фундаменте расширяется?

Три обязательных действия в порядке приоритета. Первое — установить маяки и точно зафиксировать скорость раскрытия: это информация для инженера. Второе — по возможности определить причину: появилась ли трещина после земляных работ поблизости, после надстройки, в период паводка или промерзания — это сужает перечень причин. Третье — вызвать инженера-конструктора: активная трещина означает, что деформирующий процесс продолжается, и самостоятельный ремонт без устранения причины бессмысленен. Ремонт выполняется только после стабилизации и устранения причины.

Как установить маяк на трещину своими руками?

Простейший гипсовый маяк: развести строительный гипс до консистенции густой сметаны; нанести полосу поперёк трещины шириной 5–7 см, длиной 15–20 см, толщиной 5–7 мм; разровнять шпателем. Написать на маяке дату установки маркером или процарапать. Установить маяки минимум в трёх точках: у верхнего конца трещины, у нижнего и в середине. Гипс схватывается за 10–15 минут, набирает рабочую прочность за 1–2 часа

Почему трескается новый фундамент?

Трещины в новом фундаменте в первые 1–3 месяца после заливки чаще всего имеют одну из трёх причин. Усадочные трещины — быстрое высыхание поверхностного слоя при жаркой погоде без ухода за бетоном (укрытие, смачивание): поверхность сохнет быстрее, чем внутренний слой, и трескается. Температурные трещины — заливка при низких температурах без обогрева: бетон замерзает до набора прочности. Преждевременная нагрузка — снятие опалубки или загрузка фундамента до набора 70% расчётной прочности (минимум 14–28 дней в зависимости от температуры). Тонкие усадочные трещины до 0,1 мм в новом фундаменте — норма; шире 0,3 мм в первые месяцы — повод для диагностики.

Чем заделать трещины в фундаменте снаружи?

Выбор состава зависит от ширины трещины и её расположения. Для трещин 0,3–1,0 мм в надземной части и цоколе — расшивка и заделка цементно-полимерным ремонтным составом марки М200 и выше с последующей гидроизоляцией. Для трещин 0,1–1,0 мм в теле монолитного бетона — инъектирование полиуретановой смолой (для влажных трещин) или эпоксидной смолой (для сухих). Для волосяных сетчатых трещин до 0,1 мм — достаточно нанести гидрофобизирующую пропитку для бетона: она закрывает поры без механического заполнения трещин. Простые герметики и монтажная пена для заделки трещин в фундаменте не применяются — не выдерживают нагрузок и не обеспечивают гидроизоляцию.
