Опалубка для фундамента своими руками: виды, материалы и монтаж

Виды опалубки для фундамента

Съёмная опалубка

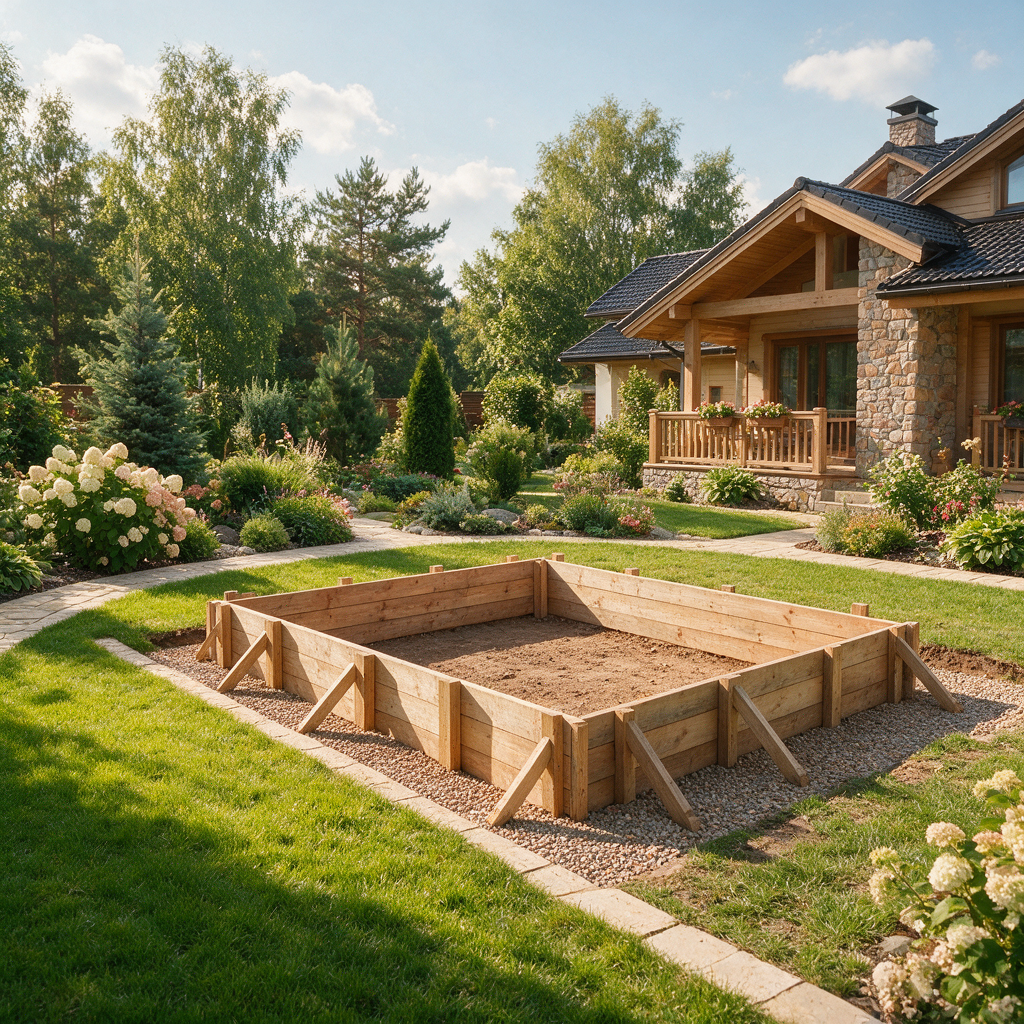

Щитовая опалубка — наиболее распространённый вариант для частного строительства. Щиты из досок, фанеры или OSB собираются непосредственно на строительной площадке из отдельных элементов и стягиваются между собой шпильками или распираются деревянными вставками изнутри. Это полностью ручная сборка без специализированного оборудования — именно поэтому щитовая опалубка остаётся выбором номер один при строительстве фундамента своими руками.

Рамная (инвентарная) опалубка — заводские металлические или пластиковые рамы с палубой. Применяются преимущественно при аренде опалубки у строительных компаний. Главные преимущества — точная заводская геометрия, высокая скорость монтажа и многократное использование (от 50 циклов). Для разового строительства одного дома аренда рамной опалубки нередко обходится дешевле, чем покупка пиломатериала для щитовой.

Несъёмная опалубка

Опалубка из пенополистирола (ЭППС/ППС) — блоки с пазо-гребневым соединением, которые после заливки и набора прочности бетона остаются как постоянный утеплитель стен фундамента и цоколя. Применяется при строительстве утеплённой шведской плиты (УШП), тёплого цоколя и подвальных стен. Значительно ускоряет общий цикл — не нужны разборка и вывоз щитов.

О конструктивных решениях плитного основания — в материале плитный фундамент.

Опалубка из фибролитовых плит (цементно-стружечный материал) остаётся как конструктивный слой стены фундамента. Применяется значительно реже пенополистирола: материал тяжелее и дороже, но обеспечивает дополнительную жёсткость стены. Оправдан при строительстве высоких цокольных стен с повышенными нагрузками.

Материалы для съёмной опалубки фундамента

Обрезная доска

Наиболее доступный и распространённый материал для опалубки фундамента своими руками. Толщина доски зависит от высоты ленты: при высоте до 0,8 м — 40 мм; при высоте 0,8–1,5 м — обязательно 50 мм. Ширина доски — 100–150 мм: щит собирается из нескольких досок вплотную с зазором не более 2–3 мм. Зазор более 3 мм приводит к вытеканию цементного молочка и образованию раковин на поверхности бетона.

Влажность доски не должна превышать 22%. Пересушенная доска впитывает воду из бетонной смеси, что замедляет гидратацию цемента у поверхности и снижает прочность наружного слоя. Сухие доски перед заливкой обязательно увлажняют водой или обивают полиэтиленовой плёнкой изнутри. Основные достоинства — дешевизна и доступность; недостатки — неровная поверхность бетона и ограниченная многоразовость (1–2 цикла).

Влагостойкая фанера ФСФ

Оптимальный материал по соотношению качество/стоимость при более высоких требованиях к поверхности фундамента. Рабочая толщина — 18–21 мм при шаге опорных рёбер до 600 мм. Обеспечивает гладкую поверхность бетона — после снятия опалубки поверхность фундамента требует минимальной обработки. При обработке торцов водостойким герметиком и нанесении разделительного состава фанера выдерживает 5–10 циклов использования.

Главная уязвимость фанеры — торцы и кромки: при контакте с влажным грунтом или длительном замачивании торцы расслаиваются. Торцы перед первым использованием защищают водостойкой краской или герметиком. Хранить листы после использования следует горизонтально под навесом.

OSB (ОСП)

По прочностным характеристикам OSB близка к фанере, но несколько дешевле. Рабочая толщина — 18 мм при шаге опор 500–600 мм. Хуже переносит длительный контакт с влажным бетоном: набухает быстрее фанеры и при повторном использовании может потерять геометрию. Оптимальный вариант — однократное использование как более дешевая альтернатива фанере.

Металлические листы и щиты

Листовая сталь толщиной 1,5–2,0 мм или заводские инвентарные металлические щиты обеспечивают максимально точную геометрию и идеально гладкую поверхность бетона. В частном строительстве применяются редко из-за высокой стоимости и значительного веса — перестановка щитов требует применения подъёмной техники. Оправданы при многократном использовании или аренде у строительной компании.

Пластиковые щиты

Заводские пластиковые элементы для многократного использования — лёгкие, не впитывают влагу, поверхность бетона после снятия — гладкая. Количество циклов — до 20–50. В частном строительстве применяются преимущественно при аренде инвентарной опалубки. Самостоятельная покупка пластиковой опалубки для разового строительства экономически не оправдана.

Конструктивные элементы опалубки

Опалубка — это система взаимосвязанных элементов, каждый из которых выполняет свою функцию. Убрать или упростить любой из них — значит ослабить всю систему под давлением бетона.

1. Палуба — непосредственно контактирует с бетоном и формирует поверхность фундамента. Материал: доска, фанера или OSB. Именно качество палубы определяет гладкость и геометрию готовой поверхности.
2. Рёбра жёсткости — горизонтальные бруски сечением 50×100 мм или 40×80 мм, прикреплённые к палубе с наружной стороны с шагом 400–600 мм по высоте. Воспринимают давление бетона и распределяют его на стойки — без рёбер жёсткости тонкая палуба прогибается между точками крепления.
3. Стойки (вертикальные опоры) — бруски сечением 50×100 мм или 100×100 мм с шагом 0,5–1,0 м по длине ленты. Удерживают рёбра жёсткости и щиты от горизонтального отклонения.
4. Стяжные шпильки — металлические шпильки диаметром 12–16 мм, пропущенные сквозь оба щита и затянутые гайками с шайбами. Воспринимают горизонтальное давление бетона на щиты и не дают им разойтись. Расстановка: через 0,5–0,8 м по горизонтали и через 0,4–0,6 м по высоте.
5. Внутренние распорки — деревянные бруски или отрезки трубы заданной длины, равной ширине фундамента. Устанавливаются между щитами до заливки, фиксируя расстояние между ними. Деревянные распорки удаляются по мере заливки бетона; металлические трубки могут остаться в теле бетона.
6. Подкосы и упоры — наклонные бруски с наружной стороны щитов; нижний конец упирается в колышек в грунте, верхний — в ребро жёсткости. Предотвращают опрокидывание щитов от давления бетона. Обязательны для ленты высотой от 0,8 м и выше.

Монтаж опалубки ленточного фундамента своими руками

Шаг 1: Подготовка материала и сборка щитов

Нарезать доски или листы фанеры на щиты. Высота щита = высота фундамента плюс 50–100 мм выше проектного уровня заливки — запас нужен для удобства контроля уровня бетона и предотвращения переливания через край. Щиты из досок сколачиваются на поперечных брусках 50×100 мм с шагом 400–500 мм; бруски располагаются на стороне, которая не будет контактировать с бетоном. Внутреннюю поверхность щитов обработать разделительным составом: отработочное масло, специальная смазка для опалубки или полиэтиленовая плёнка, закреплённая степлером.

Шаг 2: Разметка и установка первого щита

По осям фундамента натянуть шнур. Первый щит устанавливается параллельно шнуру с отступом, равным половине ширины фундамента. Щит выставляется по уровню: вертикальность проверяется строительным уровнем или отвесом — отклонение не более 3 мм на 1 м высоты. Щит фиксируется кольями, вбитыми в грунт с наружной стороны с шагом 0,8–1,0 м.

Шаг 3: Фиксация нижнего края щитов

Нижний край щитов должен плотно прилегать к основанию котлована или бетонной подготовке — щели недопустимы. Нижний край фиксируется поперечными брусками, прибитыми к кольям в грунте, или прижимается засыпкой грунта снаружи. Щели между нижним краем щита и основанием более 3 мм заделываются деревянными рейками или засыпаются и уплотняются мелким грунтом снаружи.

Шаг 4: Установка второго щита и внутренних распорок

Второй щит устанавливается напротив первого. Расстояние между внутренними гранями щитов строго равно проектной ширине фундамента — проверить рулеткой в нескольких точках по длине. Внутри между щитами устанавливаются деревянные распорки заданной длины с шагом 0,5–0,8 м — они фиксируют ширину до установки шпилек и будут удаляться по мере заливки бетона снизу вверх.

Шаг 5: Установка стяжных шпилек

В щитах сверлятся отверстия диаметром на 2 мм больше диаметра шпильки. Через отверстие в первом щите вставляется полиэтиленовая трубка длиной, равной ширине фундамента: трубка остаётся в теле бетона, а шпилька после снятия опалубки извлекается — образовавшееся отверстие от трубки заделывается цементным раствором. Шпилька пропускается через трубку и второй щит, с обеих сторон надеваются шайбы и закручиваются гайки. Шаг шпилек по горизонтали — 0,5–0,8 м; по высоте: два ряда для ленты до 0,6 м, три ряда — для высоты 0,6–1,2 м.

Шаг 6: Установка подкосов и стоек

С наружной стороны каждого щита устанавливаются наклонные подкосы из бруска 50×100 мм с шагом 0,8–1,0 м. Нижний конец подкоса упирается в забитый в грунт колышек, верхний — в горизонтальное ребро жёсткости щита. Угол наклона подкоса — 45–60° к горизонтали. Для ленты высотой более 0,8 м подкосы обязательны — без них щиты могут опрокинуться при заливке.

Шаг 7: Выверка геометрии

Перед армированием и заливкой провести полную проверку геометрии опалубки. Вертикальность — уровнем или отвесом: отклонение не более 3 мм/м. Ширина фундамента — рулеткой в нескольких точках по длине: расстояние между щитами должно быть постоянным. Прямоугольность углов — по диагоналям: разница диагоналей не более 10 мм на 10 м длины. По верхнему краю щитов натянуть шнур и отметить уровень заливки маркером или забить гвозди-маяки через каждые 1,0–1,5 м.

Шаг 8: Финальная проверка перед заливкой бетона

Убедиться, что арматурный каркас выставлен с нужным защитным слоем 40–50 мм и нигде не касается внутренней поверхности щитов. Проверить все стыки: щели более 3 мм заделать деревянными рейками или монтажной пеной. Дополнительно смочить деревянную опалубку из шланга — снизить впитывание воды из бетонной смеси. Очистить полость опалубки от мусора, стружки, снега и льда.

Порядок расчёта параметров армирования — в материале расчёт фундамента.

Монтаж опалубки плитного фундамента

Опалубка плиты — это периметральная рамка по контуру плиты. Конструктивно она значительно проще опалубки ленты: один ряд щитов по периметру без стяжных шпилек сквозь тело опалубки. Давление бетона на щиты плиты невелико — высота плиты 200–300 мм против высоты ленты 600–1200 мм, поэтому более тонкий материал и меньшее количество крепежа.

Высота щита равна толщине плиты плюс 30–50 мм. Материал — доска 50 мм или фанера 21 мм. Щиты выставляются по разметке строго по уровню и удерживаются кольями с наружной стороны с шагом 0,5–0,8 м. Верхняя грань щита соответствует проектной отметке верха плиты — по ней будет выравниваться бетон при заливке.

Особенности монтажа опалубки плиты:

• Основание под плиту — горизонтальная подготовка из уплотнённой ПГС и бетонная подбетонка 50–100 мм; щиты устанавливаются по готовому горизонтальному основанию
• Нижний край щита должен плотно прилегать к подбетонке — снаружи по всему периметру подсыпать и уплотнить грунт для предотвращения вытекания бетона
• По углам плиты щиты соединяются встык или внахлёст с установкой дополнительной угловой стойки
• Верхняя грань щита = проектной отметке верха плиты; после заливки бетон выравнивается правилом по верхнему краю опалубки
• При наличии выступающих элементов — ростверка, рёбер жёсткости плиты — опалубка для них устраивается отдельно из досок или фанеры с дополнительными стяжками

Несъёмная опалубка из пенополистирола — особенности монтажа

Блоки несъёмной опалубки из экструдированного пенополистирола (ЭППС) — это пазо-гребневая система, аналогичная конструктору. Блоки укладываются рядами с перевязкой вертикальных швов: каждый следующий ряд смещается на половину длины блока относительно предыдущего. Внутренняя полость между стенками блоков заполняется бетоном — ширина полости от 150 до 400 мм в зависимости от серии блоков.

Перед заливкой бетона в полость вставляется арматурный каркас: вертикальные и горизонтальные стержни размещаются в пазах, предусмотренных конструкцией блоков. Бетон заливается слоями не более 500–600 мм за один приём — заливка более высокого слоя за один раз создаёт распирающее давление на стенки блоков и может привести к их смещению или разрыву. Уплотнять бетон глубинным вибратором нужно осторожно, не касаясь внутренних стенок блоков.

Достоинства несъёмной опалубки из пенополистирола:

• Скорость монтажа — не нужны разборка и вывоз щитов после заливки
• Утепление фундамента и цоколя без дополнительного этапа работ
• Основа под декоративную отделку цоколя штукатуркой или плиткой

Главный недостаток — ЭППС разрушается под воздействием ультрафиолетового излучения. Открытые поверхности цоколя из блоков несъёмной опалубки необходимо защитить отделкой не позднее чем через 3–4 месяца после строительства. Стоимость несъёмной опалубки из ЭППС значительно выше, чем обрезной доски — целесообразность применения определяется с учётом экономии на утеплении.

Детали гидроизоляции фундамента при любом типе опалубки — в материале гидроизоляция фундамента.

Демонтаж опалубки

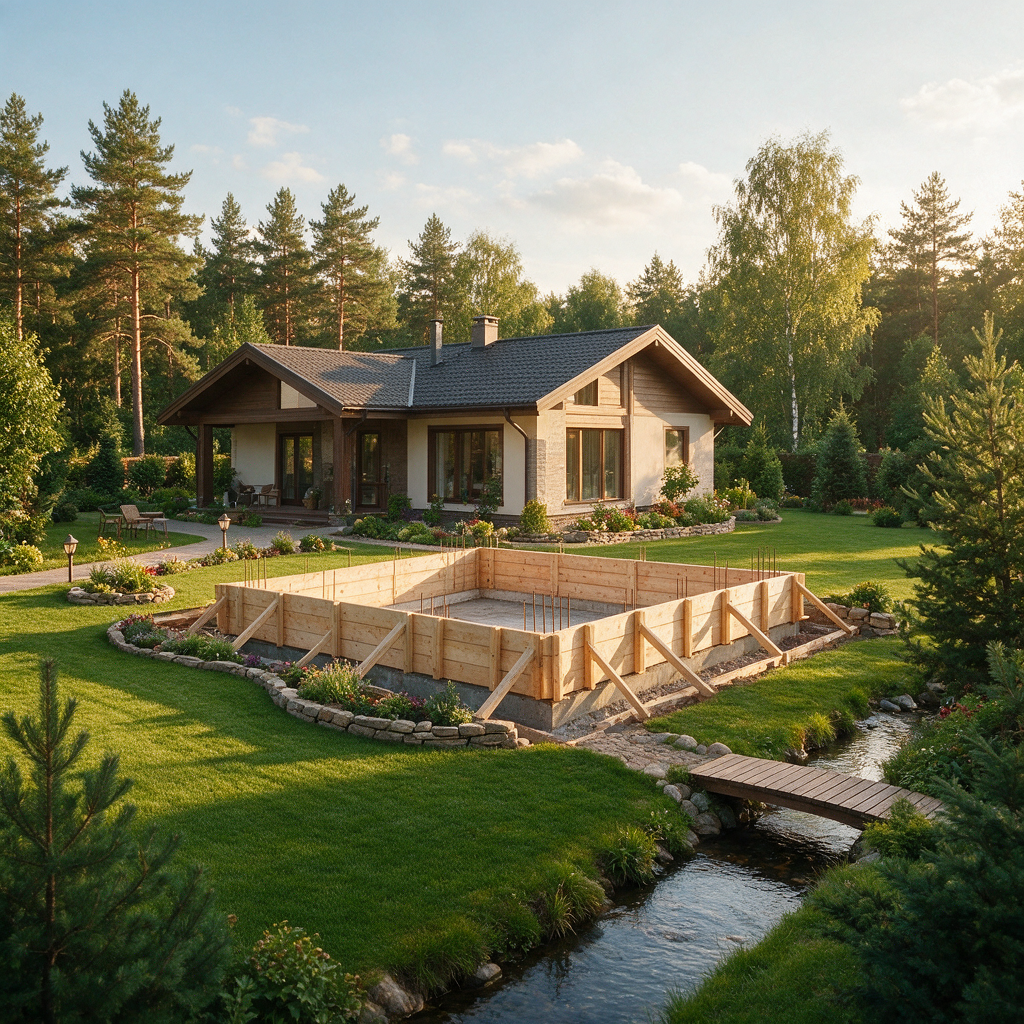

Срок, через который можно снимать боковую опалубку, определяется набором бетоном прочности — минимум 70% от проектной. Этот срок напрямую зависит от среднесуточной температуры воздуха и марки цемента. При использовании обычного портландцемента М400–М500 ориентировочные сроки следующие:

Снимать щиты до истечения указанных сроков недопустимо: углы и рёбра ленты ещё не набрали прочности и легко обламываются при распалубке. Особенно осторожно нужно снимать щиты у углов и примыканий, где геометрия наиболее уязвима.

Правильный порядок демонтажа опалубки фундамента:

1. Снять подкосы и вертикальные стойки
2. Открутить гайки шпилек и извлечь шпильки из трубок
3. Осторожно отвести щиты от поверхности бетона — не резкими ударами, а равномерным отжатием монтажным ломиком через деревянную прокладку
4. Очистить щиты от бетона металлическим скребком сразу после снятия — засохший бетон удаляется значительно труднее
5. Нанести разделительный состав на очищенные щиты перед хранением — продлевает срок службы фанеры и досок
6. Хранить щиты горизонтально под навесом, защищая от прямого контакта с грунтом и осадками

После демонтажа отверстия от шпилек в теле фундамента заделываются цементным раствором состава 1:2 (цемент:песок) с уплотнением. Незаделанные отверстия — потенциальный путь проникновения воды в тело бетона.

Ориентировочную стоимость материалов для опалубки и всех этапов строительства фундамента можно оценить в материале сколько стоит фундамент для дома.

Типичные ошибки при монтаже опалубки

1. Слишком тонкая доска или фанера. Используется доска 25 мм вместо требуемых 40–50 мм при высоте ленты 0,8–1,0 м. Давление бетонной смеси на щиты при высоте заливки 1,0 м достигает 20–24 кН/м². Итог: щиты прогибаются между точками крепления — фундамент получается с выпуклыми гранями, в местах прогиба защитный слой арматуры уменьшается до критических значений.
2. Нет стяжных шпилек — только наружные подкосы. При высоте ленты более 0,6 м одних подкосов снаружи недостаточно: давление бетона разводит щиты в стороны. Итог: ширина фундамента по факту больше проектной, перерасход бетона на 15–25%, геометрия нарушена — стены дома будут опираться со смещением от оси ленты.
3. Зазоры между досками более 3–5 мм. Доски подобраны небрежно, без подгонки. Итог: цементное молочко вытекает сквозь щели — на поверхности бетона образуются раковины с обнажённым заполнителем. Поверхностный слой в зонах раковин имеет пониженную прочность и ускоренно разрушается при намокании и замораживании.
4. Щиты не выверены по вертикали. Щиты установлены «примерно», вертикальность уровнем не проверялась. Итог: стены фундамента наклонены; перепад по верху ленты достигает 10–30 мм на 1 м высоты — при кладке цоколя нарушается центрирование нагрузки, стены здания уходят от вертикали.
5. Не отмечен уровень заливки бетона. Никаких маяков по верху щитов нет. Бетон заливается на глаз. Итог: верхняя грань фундамента имеет перепад 20–50 мм по периметру — для выравнивания нужна дополнительная выравнивающая стяжка, что увеличивает стоимость и сроки строительства.
6. Преждевременный демонтаж опалубки. Щиты сняты на следующий день или через 2 дня после заливки при температуре +10–15°C. Итог: углы и рёбра ленты при снятии опалубки обламываются, поверхность — рыхлая, легко крошится пальцами. Восстановление такой поверхности ремонтными составами — дополнительные расходы и неоднородность структуры.
7. Внутренняя поверхность не обработана разделительным составом. Бетон прочно прилипает к фанере или доске без разделителя. Итог: при демонтаже щиты отрываются с усилием, тянут за собой верхний слой бетона — поверхность фундамента повреждена, щиты непригодны к повторному использованию.
8. Нижний край щита не закреплён. Между нижним краем щита и основанием котлована — щель 5–15 мм: щит просто опирается на грунт без фиксации. Итог: под давлением бетона нижний край отжимается наружу, цементное молочко вытекает снизу — у подошвы ленты образуются незаполненные участки и крупные раковины, снижающие несущую способность фундамента.

Подробный разбор всех ошибок на этапе строительства фундамента — не только при монтаже опалубки — в материале ошибки при строительстве фундамента.

Частые вопросы

Какую толщину доски использовать для опалубки фундамента?

Зависит от высоты ленты. При высоте фундамента до 0,8 м — достаточно доски толщиной 40 мм при шаге рёбер жёсткости 400–500 мм. При высоте 0,8–1,5 м — обязательно 50 мм. Доска 25 мм для опалубки фундамента не подходит: она прогибается под давлением бетона даже при небольшой высоте заливки. Вместо доски можно использовать фанеру ФСФ толщиной 18–21 мм — она обеспечит более гладкую поверхность.

Можно ли использовать OSB вместо фанеры для опалубки?

Да, OSB толщиной 18 мм подходит как более дешёвая альтернатива фанере при однократном использовании. OSB немного хуже переносит длительный контакт с влажным бетоном — набухает быстрее, чем фанера, и при повторном использовании может потерять геометрию. Для многоразовой опалубки (более двух циклов) предпочтительна фанера ФСФ с обработанными торцами.

Чем смазать опалубку перед заливкой бетона?

Три варианта разделительного состава. Первый — специальные смазки для опалубки на масляной или эмульсионной основе: наиболее эффективны, наносятся кистью или распылителем тонким слоем. Второй — отработочное масло: доступный и дешёвый вариант; наносить тонко, не допуская луж — избыток масла попадёт в бетон и ослабит поверхностный слой. Третий — полиэтиленовая плёнка, закреплённая степлером: не требует нанесения, идеально подходит для досок. Не использовать солидол и другие густые смазки — они дают неравномерное покрытие.

Когда снимать опалубку после заливки фундамента?

Зависит от температуры. При температуре выше +20°C — не ранее чем через 3–4 дня. При +10°C … +20°C — через 5–7 дней. При +5°C … +10°C — через 10–14 дней. При температуре ниже +5°C — не ранее 14–21 дня. Снимать раньше нельзя: углы и рёбра незатвердевшего бетона обламываются при распалубке. Начинать нагружать фундамент кладкой стен следует не ранее чем через 28 дней после заливки — срок набора 100% прочности.

Какой шаг стяжных шпилек для опалубки ленточного фундамента?

По горизонтали — через 0,5–0,8 м. По высоте — два ряда для ленты высотой до 0,6 м (первый ряд на 200 мм от низа, второй — на 200 мм от верха); три ряда для высоты 0,6–1,2 м. Диаметр шпильки — 12–14 мм для стандартной опалубки частного дома. Шпилька пропускается через полиэтиленовую трубку, которая остаётся в бетоне — это позволяет извлечь шпильку после демонтажа и использовать повторно.

Чем лучше — съёмная или несъёмная опалубка для фундамента?

Зависит от задачи. Съёмная из доски или фанеры — дешевле по материалам, подходит для любого типа фундамента, не ограничивает выбор гидроизоляции. Несъёмная из ЭППС — дороже, но одновременно утепляет фундамент и цоколь, не нужен демонтаж. Несъёмная опалубка экономически оправдана, если фундамент и цоколь всё равно планируется утеплять: в этом случае стоимость блоков частично компенсируется экономией на утеплителе и работе по его монтажу.

Можно ли использовать доски от опалубки повторно?

Да, при бережном обращении и обработке разделительным составом доска 50 мм выдерживает 2–3 цикла; фанера ФСФ 18–21 мм с обработанными торцами — 5–10 циклов. После каждого цикла щиты нужно очистить от бетона сразу после демонтажа, пока бетон не засох, нанести разделительный состав и хранить горизонтально под навесом. Доски с трещинами, расслоившаяся фанера и сильно деформированные щиты к повторному использованию не пригодны — риск прогиба под давлением бетона.

Как предотвратить вытекание бетона через щели в опалубке?

Три способа. Первый — тщательная подгонка досок при сборке щитов: зазор между соседними досками не более 2–3 мм. Второй — заделка щелей: рейки, забиваемые в зазор, или монтажная пена по наружной стороне щита в местах щелей. Третий — обивка внутренней поверхности щитов полиэтиленовой плёнкой: плёнка перекрывает все щели, исключает вытекание молочка и упрощает демонтаж. Особое внимание — нижнему краю щитов: его плотное прилегание к основанию обязательно.
